KGS系列交/直流电源用作电网模拟

KGS系列是一种高性能交/直流电源，主回路器件采用高性能SiC MOSFET，包含从15kVA到500kVA的多个输出功率等级，在DC~2000Hz的频率范围上，最高可输出750V相电压。

KGS系列主要特性及功能 Main Features

• 模块化设计，由一个或多个15kVA功率模块组成。

• 双向电源，在电源模式与再生模式之间无缝转换

• 输出：交流、直流、交直流

• 输出频率高达2000Hz（-HF选项）

• 输出交流电压高达750V（相电压）

KGS系列最高输出750V L-N, 2kHz

KGS系列提供完备的电网模拟功能

KGS系列是采用模块化设计的双向交直流电源，可以提供完备的电网模拟电源的功能用于测试分布式发电系统，如储能PCS、光伏逆变器等的电气特性。仿真功能多样，包括：电压和频率波动、电压跌落、低/零电压穿越、三相不平衡、谐波及间谐波等。

在序列模式下，用户可根据测试需求设置电源设备的输出相电压、角度、频率、起始/关断相角、维持时间及切换时间等参数，设备的输出电压/电流/功率将实时显示在界面上方。

序列模式界面

在序列模式下，电压或者频率变化，有TTL触发信号输出，便于示波器抓取波形。

TTL触发波形

在测试过程中，用户可以在软件测量界面实时监测到电源设备的运行参数，如：输入电流/电压、输出电流/电压/功率等。

　　　　测量参数界面

KGS还可以捕获、显示和保存输出电压和电流波形并储存于设备内部，便于用户后续调取和分析。

波形浏览界面

KGS系列可进行高达40次的谐波编辑以及间谐波编辑，用户可通过示波器抓取波形。

谐波/间谐波编辑

KGS系列可用于低/零电压穿越测试。

KGS可为光伏逆变器的低压穿越测试提供标准软件，用于模拟电网电压/频率变化、跌落和骤降，满足光伏逆变器的低电压穿越测试需求。

电压跌落波形

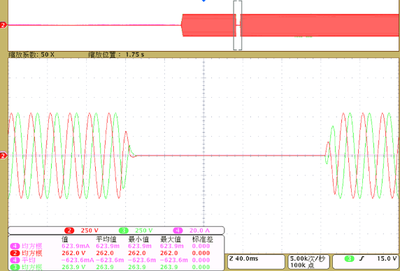

零电压穿越波形

KS输出端可以短路，支持短路测试。

根据光伏发电并网逆变器技术规范要求，光伏逆变器必须具备短路保护功能，在检测到交流输出侧发生短路状况时，逆变器必须自动脱离电网。在光伏逆变器测试中必须对短路保护功能进行验证，以保证光伏逆变器在发生短路状况时能准确及时的跳闸保护。KS可为光伏逆变器的短路测试提供软件和硬件支持，用户可根据标准在软件界面设置参数以模拟电网的各种短路故障，满足逆变器的短路测试需求。

KGS系列提供真正的的恒流模式

KGS工作在恒流模式的时候，是真正的电流源，可以用作谐波电流模拟电源。

很多传统的恒压限流电源，是电压反馈控制，通过调整输出电压以尽力维持要求的电流大小，对于突然变化，电压源会有一个限定的反应时间，这使得功态电流会用出现明显的过冲或下冲。KGS系列可工作在真正的恒流模式下，真正使用电流反馈控制，不存在传统恒压限流源的滞后反应，无论负载瞬态情况怎样，它都将一直保持电流为规定的大小。

面对测试需求的不断变化，BriPower不断完善产品功能，以其高性能、价格优、易操作等优点远销国内外。KGS系列电源与同类产品相比具有更高的性价比。
